深冷空分系列
Working principle
工作原理
基本原理
將空氣液化，根據氧和氮（氬）沸點不同達到分離的效果。
空氣液化所需要的冷量是先由壓縮機將空氣加壓，然后通過膨脹機將氣體膨脹后產生空分設備所需要的大部分冷量，其余冷量由分餾塔內返流的氣體提供。
空氣分離:
在精餾塔內，上升氣體與下流的液體，在塔板或填料上進行傳熱傳質;上升氣 體的含氮量增高、而下流液體的含氧量增高。
Separation process
分離流程
單塔流程
可制取單一產品，產品為氮氣或氧氣。
1
/5
雙塔流程
可同時提取氧氣和氮氣。
2
/5
多塔流程
可同時提取氧氣、氮氣和氬氣。
3
/5
內壓縮流程
在冷箱內通過泵的壓縮，將產品氧氣(或氮氣)直接壓縮到所需要的壓力。
4
/5
外壓縮流程
從冷箱出來的產品氣壓力為常壓，通過后面的增壓機將產品壓縮到所需要的壓力。
5
/5

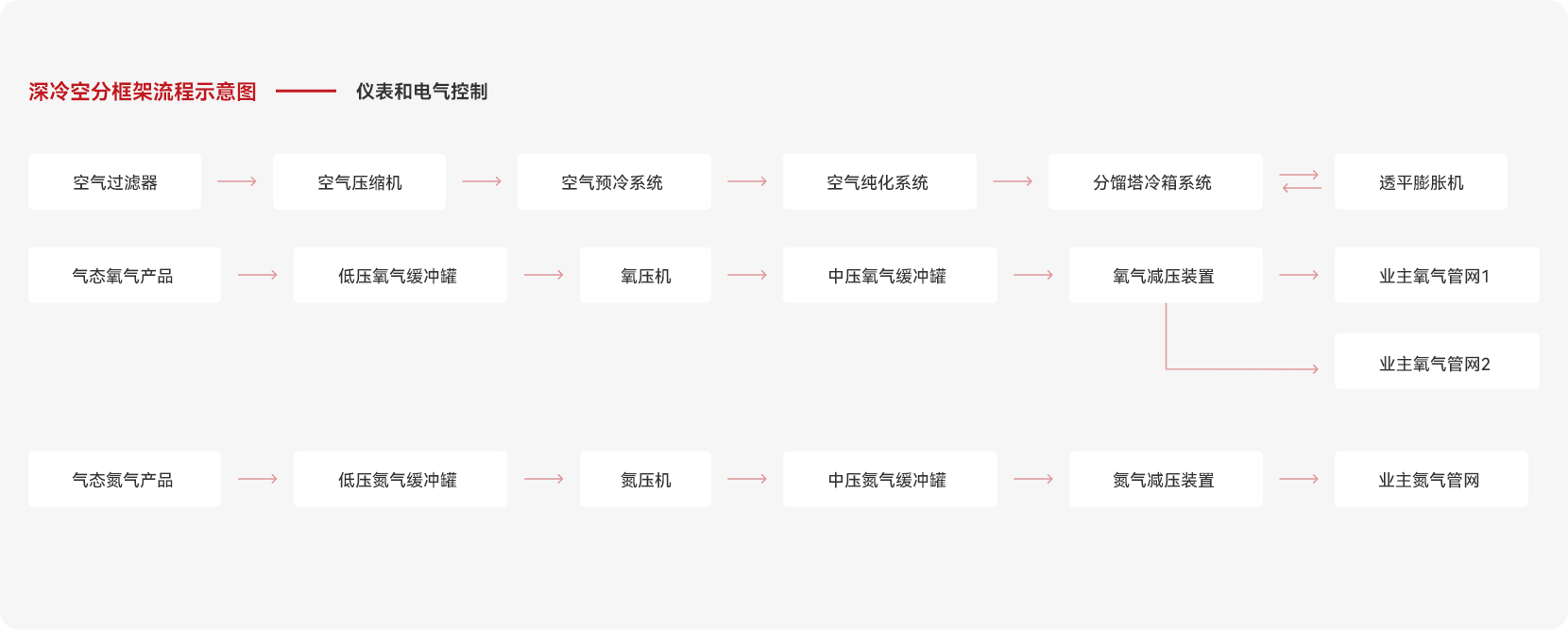

Process flow
工藝流程
空氣壓縮：
經過濾器過濾掉機械雜質的空氣進入空壓機，被壓縮到所需要的壓力。
空氣預冷:
在預冷系統中被冷卻到合適的溫度，同時分離掉游離水。
空分純化:
在吸附器內被吸附劑清除水分、二氧化碳和其他碳氫化合物。
分餾塔冷箱：
潔凈的空氣進入冷箱，通過換熱器被降溫至接近液化溫度后進入精餾塔。在上部獲得產品氮氣、下部獲得產品氧氣。
Equipment introduction
設備介紹
儀表和電氣控制系統
儀表和電氣控制系統
采用中央控制室和機旁柜相結合的控制方式，有效地監控成套空分設備;

采用DCS(PLC)儀表控制系統來完成主要工藝參數的顯示、報警、控制。

按照中國國家及行業的標準，規范進行安全可靠的設計和制造;

在各機組旁設置機旁柜，可實現就地的操作。

分餾塔冷箱系統
分餾塔冷箱系統
采用先進的計算軟件，針對用戶的氣候條件及公用工程條件，以及結合上百套空分設計及運行的實際經驗，進行空分設備的工藝流程計算和精餾塔計算，以安全性和可靠性為設計依據：
設置了主冷的接地系統，以防止靜電的產生;
設置了獨特的主冷防爆結構，防止碳氫化合物在翅片上的聚集;
嚴格的操作和使用規范規定，并對主冷液面和CnHm的檢測設有嚴格的要求
合理選取各類氣體的流速，特別是壓力氧氣和液態氧氣的流速，確保安全。

精餾塔采用規整填料塔，操作彈性大、效率高、阻力低、裝置能耗低等特點;

主換熱器采用了長板式、大截面的真空釬接鋁制板翅式換熱器，減少了熱段溫差，控制了冷量的損失，降低了能耗;

塔內管道進行了應力分析，管道采用自補償形式，塔體及管道采用鋁合金的材料，運用氬弧焊焊接 塔體、管道與閥門;100%無損檢測，符合國家標準規范。

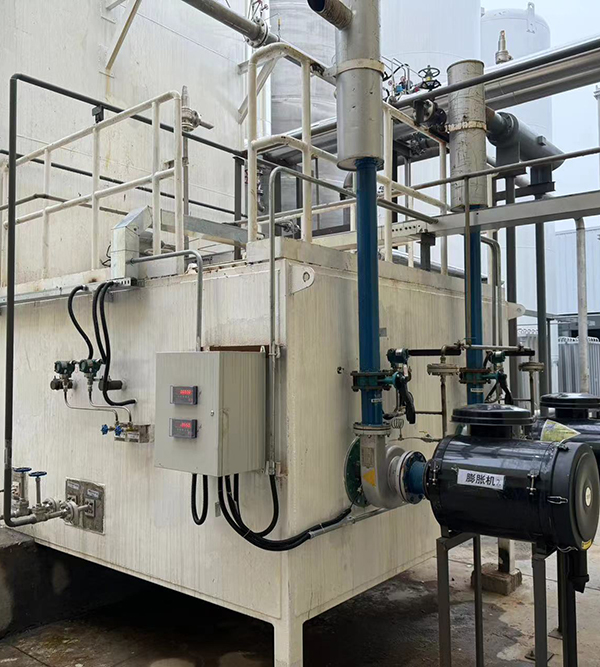

透平膨脹機(油軸承&氣軸承)
透平膨脹機(油軸承&氣軸承)
應用先進的設計和加工軟件進行性能及流道的設計和加工，使其效率達到最佳設計值，氣動性能和流場分布更加合理;

在保證膨脹機高效率和增壓機高效率的同時，保證兩者之間的匹配性及變工況的適應性;

葉輪采用三元流設計、用先進的數控銑床進行加工，確保葉輪的加工精度;

采用可調噴嘴調節冷量;

原料空氣壓縮機
原料空氣壓縮機
離心式壓縮機，壓縮效率高、可靠性好、能耗低、后冷卻器;

螺桿式壓縮機，配套除油，除塵，除雜質的高效過濾器使用;

恒壓控制，在最大可能范圍內調節氣量，設有防喘振運行、壓力自動控制、葉輪震動報警連鎖等保護措施

空氣預冷機組
空氣預冷機組
采用進口壓縮機，安全可靠;采用環抱制冷劑，制冷劑不會泄漏;

采用高品質制冷元件，設備可以常年連續運行，使用壽命長;

高效的氣水分離器與優質的自動排水閥，確保出口空氣無游離水;

采用先進的能量調節器，確保壓縮機無頻繁開停機之顧慮;

設備占地面積小、自動控制運行，操作簡單;

具備完整的報警連鎖保護裝置，避免水分帶入分子篩，更安全、更可靠。

空氣純化系統
空氣純化系統
分子篩純化器的設計采用了“雙層床”結構，使空氣進入分子篩床層前，水份被活性氧化鋁吸附，保護分子篩并使分子篩充分發揮其吸附CO2及CnHm的功效，純化器可將空氣中CO2的含量脫除至1ppm?同時還降低了再生溫度和再生能耗，提高了分子篩的使用壽命;(小型空分采用單層床結構)

設置了氣流均勻分布裝置，壽命長、節省投資、降低能耗;

采用先進的計算軟件，針對用戶的氣候條件及公用工程條件，以及結合上百套空分設計及運行的實際經驗，進行空分設備的工藝流程計算和精餾塔計算，以安全性和可靠性為設計依據：
設置了主冷的接地系統，以防止靜電的產生;
設置了獨特的主冷防爆結構，防止碳氫化合物在翅片上的聚集;
嚴格的操作和使用規范規定，并對主冷液面和CnHm的檢測設有嚴格的要求
合理選取各類氣體的流速，特別是壓力氧氣和液態氧氣的流速，確保安全。

按《鋼制壓力容器》的規范進行設計計算。

自潔式空氣過濾器(匹配離心式壓縮機)
自潔式空氣過濾器(匹配離心式壓縮機)
該過濾器適用的空氣濕度范圍廣，若在潮濕、多霧的地區也能正常運行;

該過濾器過濾效率高、阻力損失小、耗電量小;可不停機的情況下更換元件;

清灰結構采用脈沖噴吹型，無運動部件，運行可靠，維護成本小;

空氣的過濾能力設計:大于空壓機額定處理量的2倍。
